Product Overview

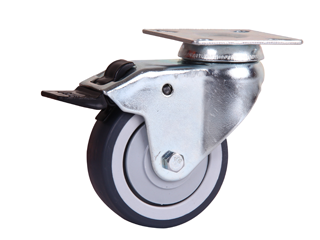

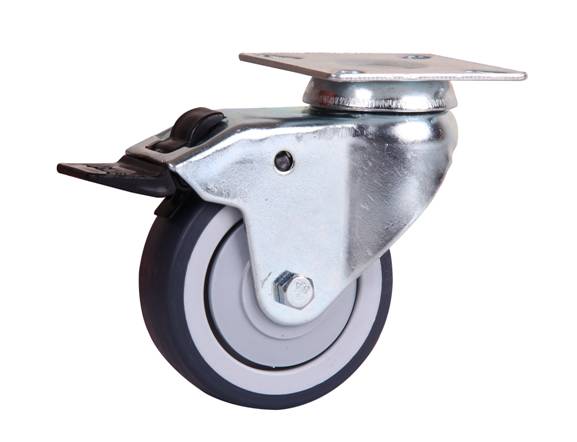

I03 Support Casters
I03

Mechanical specifications



I03— SUPPORT CASTERS

         WHEEL MATERIAL

            PP – POLYPROPYLENE

            TPR – THERMOPLASTIC RUBBER ON PP CORE

            PPU –POLYURETHANE on PP CORE

            HR – HARD RUBBER

         HOUSING MATERIAL

            STEEL

         BRAKE OPTIONS

l           TL – TOTAL LOCK

l           F – FIXED AVAILABLE

         STEM OPTIONS

l           GR – GRIP RING

l           TS – THREADED STEM

l           BH – BOLT HOLE

l           P – PLATE

         FINISH OPTIONS

l           ZINC PLATE

l           CHROME

l           NICKEL

         TOP PLATE

Diameter

(mm)

    SWIVEL

50

54 X 54

40 X 40

75

60 X 60

40 X 40

100

60 X 60

40 X 40



Diameter

(mm)

Tread Width

(mm)

Load

(kgs)

Load Height

(mm)

Material

SWIVEL No.

BRAKE No.

BEARING TYPE

50

18

60

70

PP

I03S50GR-PP

I03TL50GR-PP

PLAIN

TPR

I03S50GR-TPR

I03TL50GR-TPR

PPU

I03S50GR-PPU

I03TL50GR-PPU

HARD RUBBER

I03S50GR-HR

I03TL50GR-HR

75

24

70

103

PP

I03S75GR-PP

I03TL75GR-PP

PLAIN

TPR

I03S75GR-TPR

I03TL75GR-TPR

PPU

I03S75GR-PPU

I03TL75GR-PPU

HARD RUBBER

I03S75GR-HR

I03TL75GR-HR

100

25

80

123

PP

I03S100GR-PP

I03TL100GR-PP

PLAIN

TPR

I03S100GR-TPR

I03TL100GR-TPR

PPU

I03S100GR-PPU

I03TL100GR-PPU

HARD RUBBER

I03S100GR-HR

I03TL100GR-HR



Diameter

(inch)

Tread Width

(inch)

Load

(lbs)

Load Height

(inch)

Material

SWIVEL No.

FIXED No.

BEARING TYPE

2

11/16

130

2-3/4

PP

I03S2-1116GR-PP

I03TL2-1116GR-PP

PLAIN

TPR

I03S2-1116GR-TPR

I03TL2-1116GR-TPR

PPU

I03S2-1116GR-PPU

I03TL2-1116GR-PPU

HARD RUBBER

I03S2-1116GR-HR

I03TL2-1116GR-HR

3

1

155

4-1/16

PP

I03S3GR-PP

I03TL3GR-PP

PLAIN

TPR

I03S3GR-TPR

I03TL3GR-TPR

PPU

I03S3GR-PPU

I03TL3GR-PPU

HARD RUBBER

I03S3GR-HR

I03TL3GR-HR

4

1

175

4-13/16

PP

I03S4GR-PP

I03TL4GR-PP

PLAIN

TPR

I03S4GR-TPR

I03TL4GR-TPR

PPU

I03S4GR-PPU

I03TL4GR-PPU

HARD RUBBER

I03S4GR-HR

I03TL4GR-HR
