Product Overview

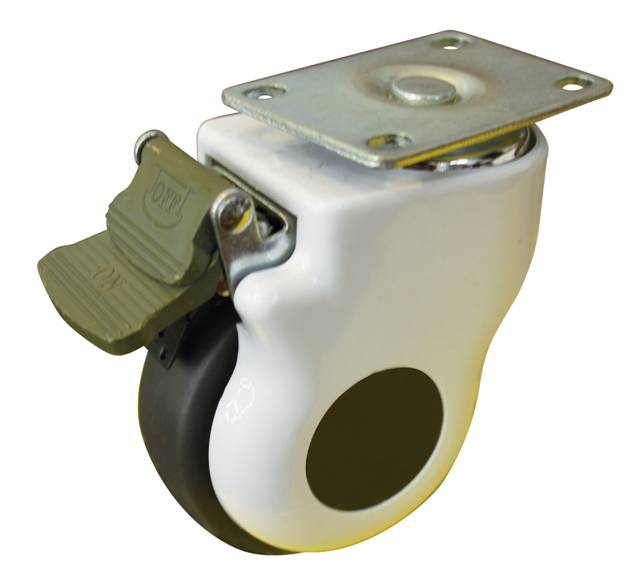

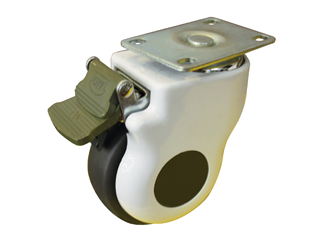

M04 Noiseless Casters II
M04

Mechanical specifications





M04— NOISELESS CASTERS II

         WHEEL MATERIAL

            PP – POLYPROPYLENE

         TREAD MATERIAL

            TPR

            TPU

         HOUSING MATERIAL

            PP – POLYPROPYLENE

            NY – NYLON

         BRAKE OPTIONS

             TL – TOTAL LOCK

         STEM OPTIONS

             GR – GRIP RING

             TS – THREADED STEM

             BH – BOLT HOLE

             RS – ROUND STEM

             P – PLATE

         FINISH OPTIONS

             ZINC PLATE

             CHROME

             NICKEL



Diameter

(mm)

Tread Width

(mm)

Load

(kgs)

Load Height

(mm)

Material

SWIVEL No.

BRAKE No.

BEARING TYPE

100

32

60

133

TPR

M04S100-TPRB

M04TL100-TPRB

BEARING

125

32

80

155

TPR

M04S125-TPRB

M04TL125-TPRB

BEARING



Diameter

(inch)

Tread Width

(inch)

Load

(lbs)

Load Height

(inch)

Material

SWIVEL No.

BRAKE No.

BEARING TYPE

4

1-1/4

130

5-1/4

TPR

M04S4-14-TPRB

M04TL4-14-TPRB

BEARING

5

1-1/4

175

6-1/8

TPR

M04S5-14-TPRB

M04TL5-14-TPRB

BEARING
